高频振动筛
高频振动筛
振动筛是石油钻井泥浆固控系统的一级固控设备，也是泥浆净化系统中重要的固控设备，通常分为单台振动筛、双联振动筛和三联振动筛。我司可根据客户需要提供定制化及不同处理能力的产品。
钻井液振动筛用途:
一级固相颗粒控制、颗粒筛选、固液分离。高频直线振动筛适用于矿浆高效筛分、物料脱水、尾矿干排、石油钻井泥浆净化等作业。
钻井液振动筛特点:
1.选用国内大型钢厂优质钢材Q235B,底部横梁采用耐磨橡胶防护。
2.振动筛整体设计采用力学分析、ANSYS有限元模型分析,可有效避免使用当中设备产生共振,确保筛分效果化。
3.筛箱角度调节采用丝杆调节,可调范围为-1°~5°。
4.筛网可根据介质及控制颗粒不同选用复合型、聚氨酯、不锈钢、铁框架等材质。
5.激振电机采用国际品牌美国Martin和意大利Oli电机,电机免维护且G-Force高。
6.筛网采用楔形块压紧装置,可实现快速安装和拆卸。
钻井液振动筛技术参数:
| Model/产品型号 | GLZS103E | GLZS104E | GLZS104D | GLZS206 | GLZS208 | |
| Capacity/处理量 | m³/h | ≤120 | ≤150 | ≤150 | ≤120 | ≤150 |
| gpm | ≤528 | ≤660 | ≤660 | ≤528 | ≤660 | |
| Motor Power/电机功率(kW) | 1.5×2 | 1.72×2 | 1.865×2 | 1.865×2 | 1.94×2 | |
| Output Force/激振强度(Gs) | ≤7.5 | ≤7.5 | ≤8.0 | ≤8.0 | ≤8.5 | |
| Double Amplitude/双振幅(mm) | 4.2~6.0 | 4.5~6.5 | 4.5~6.5 | 4.8~7.0 | 4.6~6.7 | |
| Deck Adjustment/筛箱调节角度 | -1 °~+5° | |||||
| Screen Material/筛网材料 | 复合材料 | 不锈钢缝隙 | ||||
| 金属框架 | 聚氨酯 | |||||
| Screen Size/筛网尺寸(mm) | 585×1165 | 585×1165 | 585×1165 | 585×1165 | 585×1165 | |
| Screen Qty/筛网数量(pcs) | 3 | 4 | 4 | 6 | 8 | |
| Screen Area/筛网面积(m2) | 2.04 | 2.73 | 2.73 | 4.1 | 5.46 | |
| Design scope/ 设计范围 | °C | -20~50 | ||||
| °F | -13~122 | |||||
| Noise/噪音(dBA) | 75-85 | |||||
| Weight/重量(kgs) | 1420 | 1650 | 1720 | 1780 | 1850 | |
| Dimension/外形尺寸(mm) | 2370x1690x1430 | 2950x1690x1420 | 2950x1690x1420 | 2370x1690x1550 | 2950x1690x1450 | |
| Explosion-Proof/防爆认证 | ExIIBt4/IECEx/ATEX | 无 | 无 | 无 | ||
| Remark/备注 | 以上设备处理量是在:泥浆密度1.2g/cm3,泥浆粘度45s,筛网40目下测得. | |||||

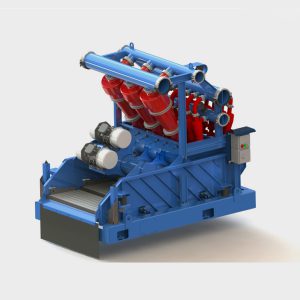

上一篇: 除砂除泥一体机
